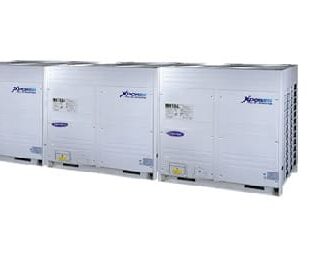

Наружний блок VRF-системи Carrier 38VF010H119016 — модульне інверторне рішення для великих об’єктів

Опис

Carrier 38VF010H119016: наружний блок VRF-системи для великих будівель і складних кліматичних проєктів

Carrier 38VF010H119016 — це модульний наружний блок VRF-системи з одним інверторним компресором постійного струму. Таке обладнання використовують не для однієї кімнати, а для будівель, де потрібно керувати кліматом у багатьох приміщеннях одночасно: офісах, готелях, торгових площах, бізнес-центрах, медичних закладах, ресторанах, навчальних об’єктах, адміністративних будівлях і великих приватних будинках.

VRF-система дозволяє підключати до одного наружного блока кілька внутрішніх блоків і регулювати температуру в різних зонах. Для Carrier 38VF010H119016 заявлена можливість підключення до 16 внутрішніх блоків. Це важливо для об’єктів, де одна частина будівлі потребує інтенсивного охолодження, інша — меншого навантаження, а в окремих приміщеннях потрібна точна підтримка температури.

У «Велес-Енерго» можна підібрати VRF-систему для офісної, комерційної або адміністративної будівлі у Хмельницькому та Хмельницькій області з урахуванням площі, кількості зон, висоти стель, довжини трас, місця для наружного блока, типів внутрішніх блоків, електроживлення, сервісного доступу та вимог до вентиляції.

Про виробника Carrier

Carrier — один із найвідоміших світових брендів у сфері кондиціювання, вентиляції, холодильної та кліматичної техніки. Компанія пов’язана з іменем Вілліса Керрієра, інженера, якого часто називають одним із засновників сучасного кондиціювання повітря. Саме його розробки на початку XX століття стали основою для промислового контролю температури й вологості, а згодом — для розвитку побутових, комерційних і промислових систем кондиціювання.

Бренд Carrier має американське походження і розвивався як виробник інженерних систем для будівель, промисловості, транспорту, торгівлі та великих об’єктів. У різні періоди компанія розширювала напрямки роботи: кондиціонери, чилери, теплові насоси, фанкойли, вентиляційні установки, холодильне обладнання, системи автоматики, рішення для комерційного холоду, промислового охолодження та комплексного клімат-контролю.

Для покупця VRF-системи це має практичне значення. Наружний блок VRF — не простий побутовий кондиціонер, а центральний елемент великої кліматичної системи. Він повинен працювати з багатьма внутрішніми блоками, довгими трасами, точним регулюванням продуктивності, захистом компресора, поверненням масла, автоматикою та сервісним обслуговуванням. Тому досвід виробника саме в комерційних і промислових кліматичних рішеннях важливий не менше, ніж окремі цифри в таблиці характеристик.

У моделі Carrier 38VF010H119016 це видно за конструкцією та функціями: інверторний компресор постійного струму, система управління енергоспоживанням EMS, компресор з покращеним впорскуванням пари EVI, ефективне розподілення і повернення масла, можливість роботи в широкому діапазоні умов, завантаження 50–130% та підтримка довгих холодильних трас.

Що таке VRF-система і де потрібен Carrier 38VF010H119016

VRF-система — це кліматична система зі змінною витратою холодоагенту. Вона дозволяє одному наружному блоку обслуговувати кілька внутрішніх блоків, а автоматика регулює подачу холодоагенту залежно від потреб кожної зони. Завдяки цьому система не працює грубо «все або нічого», а змінює продуктивність відповідно до реального навантаження.

Carrier 38VF010H119016 може бути доречним для об’єктів, де потрібно охолоджувати й обігрівати багато приміщень, але немає сенсу ставити окремий наружний блок для кожної кімнати. Це зменшує кількість обладнання на фасаді або технічному майданчику, спрощує централізоване керування та дозволяє гнучкіше проєктувати клімат у будівлі.

• офісні центри та адміністративні будівлі;
• готелі, апартаменти, хостели та сервісні об’єкти;
• торгові приміщення, шоуруми, магазини;
• медичні, навчальні й громадські приміщення;
• ресторани, кафе, банкетні зали;
• великі приватні будинки з кількома зонами;
• об’єкти, де потрібно підключити до 16 внутрішніх блоків;
• будівлі у Хмельницькому та Хмельницькій області, де важливі довгі траси й зональне керування.

Основні характеристики Carrier 38VF010H119016

Carrier 38VF010H119016 має потужність охолодження 28 кВт і потужність обігріву 33,5 кВт. Це вже рівень не побутової, а комерційної кліматичної системи, яку потрібно підбирати за проєктом, тепловими навантаженнями, кількістю внутрішніх блоків і режимом роботи будівлі.

Бренд	Carrier
Модель	38VF010H119016
Тип обладнання	наружний модульний блок VRF-системи
Тип компресора	інверторний компресор постійного струму
Потужність охолодження	28 кВт
Потужність обігріву	33,5 кВт
Споживана потужність при охолодженні	7.05 кВт
Споживана потужність при обігріві	7.55 кВт
Повітрообмін	11242 м³/год
Середній рівень звукового тиску	58 дБА
Холодоагент	R-410A
Максимальна кількість внутрішніх блоків	16

Інверторний компресор, EVI та стабільна робота системи

У Carrier 38VF010H119016 використовується один інверторний компресор постійного струму. Інверторна система може плавніше змінювати продуктивність, а не працювати лише різкими циклами запуску й зупинки. Для VRF-системи це особливо важливо, бо в різних приміщеннях навантаження змінюється протягом дня.

Компресор із покращеним впорскуванням пари EVI допомагає системі ефективніше працювати в складніших умовах експлуатації. У поєднанні з повністю інверторною логікою це дає можливість точніше підтримувати температуру та краще реагувати на зміну навантаження в будівлі.

Окремо важлива система розподілення й повернення масла. У VRF-системах із довгими магістралями компресор повинен отримувати достатній рівень масла для стабільної роботи. Тому ефективне повернення масла — це не додаткова дрібниця, а один із ключових моментів надійності всієї системи.

Переваги Carrier 38VF010H119016 для комерційних об’єктів

Ця модель створена для ситуацій, де потрібна стабільна кліматична система з можливістю гнучкого керування. Для офісу, готелю або торгового приміщення важливо, щоб кондиціювання не залежало від одного простого режиму, а могло адаптуватися до реального навантаження: кількості людей, сонця, техніки, графіка роботи й відкривання дверей.

• система управління енергоспоживанням EMS;
• компресор із покращеним впорскуванням пари EVI;
• місцеве, дистанційне та мережеве керування;
• високоефективний трирядний теплообмінник типу «G»;
• широкий діапазон умов експлуатації;
• завантаження системи 50–130%;
• найбільша довжина трубопроводу після першого відгалуження — 90 м;
• ефективне розподілення та повернення масла;
• режими вентиляції й осушення;
• нічний режим;
• точніше підтримання температури в кожному приміщенні;
• можливість побудови надійної системи кондиціювання повітря.

Завантаження 50–130% означає, що систему потрібно правильно проєктувати з урахуванням сумарної потужності внутрішніх блоків і реального навантаження будівлі. Це не параметр для випадкового підбору, а частина інженерного розрахунку.

Траси, перепади висот і підключення внутрішніх блоків

Carrier 38VF010H119016 підтримує максимальну довжину трубопроводу до 175 м і максимальний перепад висот до 110 м. Це дає значну свободу для великих будівель, де наружний блок може бути встановлений на даху, технічному майданчику, у дворі або в іншій зоні, віддаленій від частини внутрішніх блоків.

Найбільша довжина трубопроводу після першого відгалуження становить 90 м. Цей параметр важливий для проєктування траси, розгалужень і розміщення внутрішніх блоків у різних частинах будівлі.

Максимальна довжина трубопроводу	175 м
Максимальний перепад висот	110 м
Найбільша довжина після першого відгалуження	90 м
Діаметр труби, рідина	12,7 мм
Діаметр труби, газ	25,4 мм
Урівнювальна лінія	6,35 мм
Максимальна кількість внутрішніх блоків	16

Для таких систем важливо не просто прокласти труби, а правильно розрахувати схему: довжину кожної ділянки, відгалуження, перепади висот, кількість внутрішніх блоків, масляні повернення, електричні підключення, автоматику й сервісний доступ.

Керування: місцеве, дистанційне та мережеве

У характеристиках Carrier 38VF010H119016 зазначена строєна конфігурація керування: місцеве, дистанційне та мережеве. Для великих об’єктів це важливо, бо керувати VRF-системою тільки з одного простого пульта часто незручно.

У готелі, офісі або торговому приміщенні можуть бути різні сценарії: окреме керування в кабінетах, централізований контроль адміністратором, обмеження температурних діапазонів, нічний режим, дистанційне керування або інтеграція в загальну систему будівлі. Тому конфігурацію керування потрібно закладати ще на етапі проєктування.

VRF-система і вентиляція: що потрібно врахувати

Carrier 38VF010H119016 відповідає за кондиціювання: охолодження, обігрів, осушення та роботу внутрішніх блоків у різних зонах. Але VRF-система не замінює повноцінний приплив свіжого повітря. У великих офісах, ресторанах, готелях, навчальних і комерційних будівлях вентиляція має проєктуватися окремо.

Якщо в приміщеннях постійно перебувають люди, є запахи, CO₂, волога або технологічні процеси, разом із VRF потрібно оцінити вентиляцію для комерційних, офісних і громадських приміщень у Хмельницькому. Кондиціювання створює потрібну температуру, а вентиляція відповідає за оновлення повітря.

Коли варто обирати саме VRF, а не кілька окремих кондиціонерів

Для невеликої кімнати достатньо звичайної спліт-системи. Але коли приміщень багато, фасад обмежений, потрібне централізоване керування, довгі траси й різні температурні зони, VRF-система стає практичнішим рішенням.

Carrier 38VF010H119016 особливо доречний там, де потрібно підключити кілька внутрішніх блоків і зберегти гнучкість. Наприклад, в офісній будівлі можуть бути кабінети, переговорні, open space, серверна зона, ресепшн і коридори. Кожна зона має різне навантаження, але система повинна працювати як єдиний комплекс.

Підбір і монтаж Carrier 38VF010H119016 у «Велес-Енерго»

Carrier 38VF010H119016 потрібно підбирати не як окремий наружний блок, а як частину повної VRF-системи. Перед покупкою необхідно визначити кількість внутрішніх блоків, їхні типи, сумарну потужність, схему трас, довжини після відгалужень, перепади висот, місце встановлення наружного блока, автоматику, живлення та умови сервісу.

«Велес-Енерго» допомагає з підбором VRF-рішень для офісних, торгових, готельних, адміністративних, громадських і комерційних об’єктів у Хмельницькому та Хмельницькій області. Правильний підбір дає можливість отримати стабільне кондиціювання, точніше керування температурою, менше зовнішніх блоків і зручнішу експлуатацію всієї системи.
